Резцы алмазные

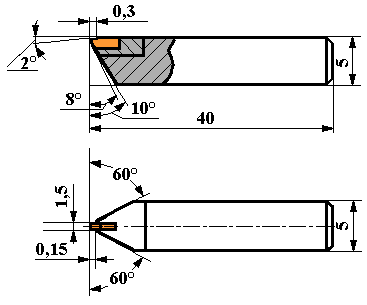

РЕЗЦЫ АЛМАЗНЫЕ ДЛЯ ПРЕЦИЗИОННОГО ТОЧЕНИЯ
Основное назначение: для тонкого декоративного и прецизионного точения цветных, драгоценных металлов и их сплавов, металлооптики и др. высокоточных деталей.
| Обозначение | L, мм | Масса алмаза, карат |
|---|---|---|
| ИР227.00.000 | 0,5 | 0,61-0,85 |
| -01 | 0,8 |
РЕЗЦЫ АЛМАЗНЫЕ ДЛЯ СКРАЙБИРОВАНИЯ
Тип 1. Исп 1
с рабочей частью в виде трехгранной пирамиды
Тип 1. Исп 2
с рабочей частью в виде пирамиды

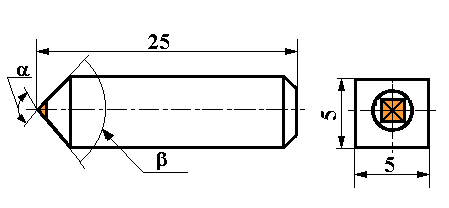

Тип 2
с рабочей частью в виде четырехгранной пирамиды

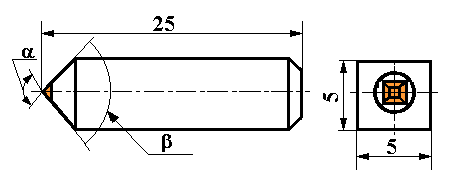

Тип 3
с рабочей частью в виде усеченной пирамиды

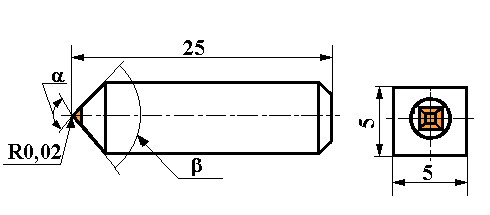

Тип 4
с рабочей частью в виде четырехгранной усеченной пирамиды с закругленными режущими кромками
Основное назначение: скрайбирование (резка) полупроводниковых, диэлектрических и др. неметаллических материалов (кремния, германия и др.).
| Обозначение | Тип | Исп. | α | β |
|---|---|---|---|---|
| 3169–0101 | I | 1 | – | – |
| 3169–0102 | 2 | |||
| 3169–0201 | II | – | 110 | 85 |
| 3169–0202 | 130 | 107 | ||
| 3169–0301 | III | 110 | 85 | |
| 3169–0302 | 130 | 107 | ||
| 3169–0401 | IV | 110 | 85 | |
| 3169–0402 | 130 | 107 |
Масса алмаза 0,21-0,30 карат

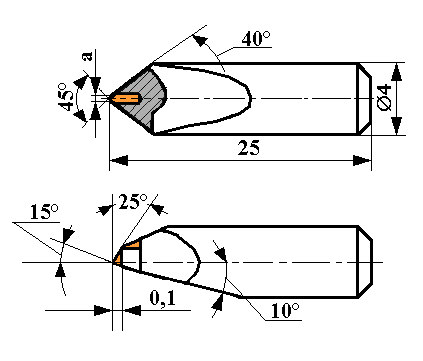

РЕЗЦЫ АЛМАЗНЫЕ ДЕЛИТЕЛЬНЫЕ
Основное назначение: нанесение рисок на изделиях из неметаллических материалов и цветных металлов.
| Обозначение | а, мм |
|---|---|
| ИР360.00.000 | 0,002 |
| –01 | 0,003 |
| –02 | 0,005 |
| –03 | 0,010 |
| –04 | 0,015 |
| –05 | 0,020 |
| –06 | 0,025 |
| –07 | 0,030 |
| –08 | 0,035 |
| Обозначение | а, мм |
|---|---|
| ИР360.00.009 | 0,040 |
| –10 | 0,045 |
| –11 | 0,050 |
| –12 | 0,060 |
| –13 | 0,070 |
| –14 | 0,080 |
| –15 | 0,090 |
| –16 | 0,100 |
Масса алмаза 0,21-0,30 карат
РЕЗЦЫ АЛМАЗНЫЕ ДЛЯ ОБРАБОТКИ КОНТАКТНЫХ ЛИНЗ
Основное назначение: обработка внутренней и наружной сферы линз коррекции зрения.
ИР 328.00.000
